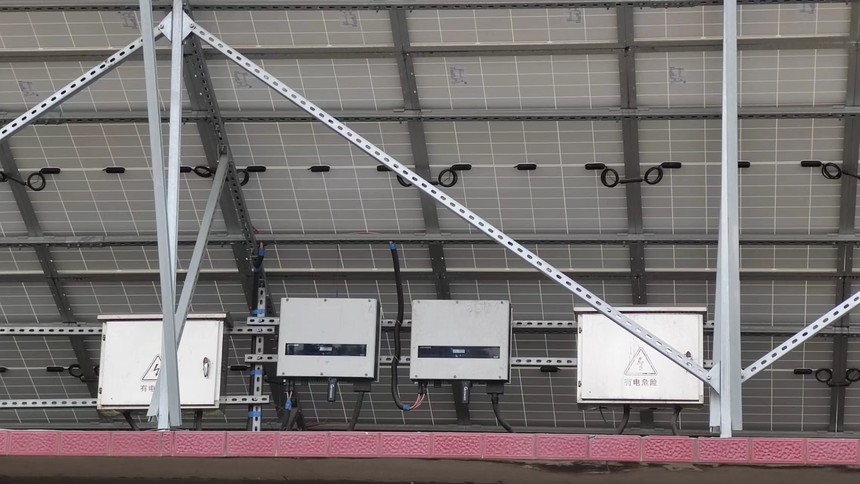

在進行山東光伏并網箱安裝之前，我們要先了解到戶外光伏配電箱原理以典型設計有哪些組成部分，以及他們之間的特點體現在哪些方面？

戶用光伏配電箱基本構成

戶用配電箱一般由刀開關、自復式過欠壓保護器、斷路器和浪涌保護器組成。

1、 斷路器

斷路器(空開，微型斷路器)在線路中主要起到過載、短路保護作用，同時起到正常情況下不頻繁開斷線路的作用。主要技術參數是額定電流和額定電壓，額定電流取逆變器交流側更大輸出電流的1.2~1.5倍，常見規格有16A、25A、32A、40A、50A和63A等。額定電壓有單相220V和三相380V等。

2、 自復式過欠壓保護器

自復式過欠壓保護器是常用的一種保護開關，主要應用于低壓配電系統中，當線路中過電壓和欠電壓超過規定值時能自動斷開，并能自動檢測線路電壓，當線路中電壓恢復正常時能自動閉合。和逆變器自動過欠電壓形成雙保護，常見型號規格有20A、25A、32A、40A、50A、63A等(自復式過欠壓保護器額定電流≥主斷路器額定電流)。

3、 浪涌保護器

又稱防雷器，當電氣回路或者通信線路中因?yàn)橥饨绲母蓴_突然產生尖峰電流或者電壓時，浪涌保護器能在短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。選型規則，更大運行電壓Uc>1.15U0，U0 是低壓系統相線對中性線的標稱電壓，即相電壓 220 V。單相一般選擇275V，三相一般選擇440V，標稱放電電流選In=20kA(Imax=40kA)。

因此光伏并網箱是光伏系統里一個重要組成部分，在總造價中占比不高，但是關系到光伏系統的安全運行和運維，是不可忽視的一部分。
