并網光伏發電系統有集中式大型并網光伏電站一般都是國家級電站，主要特點是將所發電能直接輸送到電網，由電網統一調配向用戶供電。那么你知道山東光伏并網系統由哪些結構組成的嗎？

1.光伏方陣

由若干個光伏構件、光伏組件在機械和電氣上按一定方式組裝起來，并且有固定的支撐結構而構成的直流發電單元。在光伏發電系統設計中，光伏組件方陣的安裝方式對系統接收太陽總輻射量有很大影響，從而影響到光伏發電系統的發電能力。光伏方陣的安裝方式有固定式和跟蹤式兩種類型。跟蹤式又可分為單軸跟蹤和雙軸跟蹤兩種類型。

2.直流防配電柜

主要是將匯流箱輸出的直流電纜接入后進行匯流，再接至并網逆變器。配電柜內含有直流輸入斷路器、漏電保護器、防反二極管、光伏防雷器等主要器件，在保證系統不受漏電、短路、過載與雷電沖擊等損壞，和有效保證負載設備運行的同時，方便客戶操作和維護。

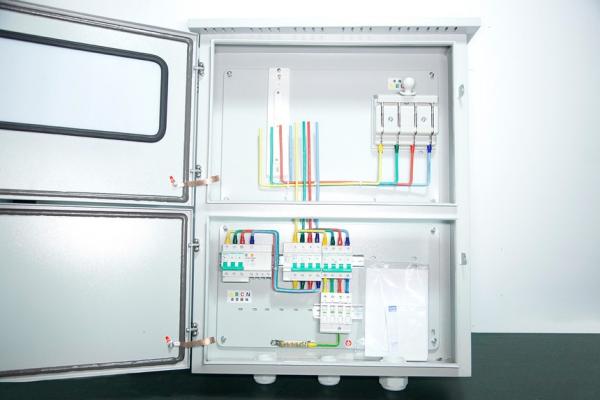

3.交流防雷配電柜

通過配電給逆變器提供并網接口，采用斷路器操作，含網側防雷器，配置發電計量表、逆變器并網接口及交流電壓電流表等裝置。

4.監控及通訊裝置

實現光伏并網系統運行控制、電站故障和數據采集維護等功能，并與電網調度配合，提高電站自動化水平和安全可靠，有利于減小光伏發電對電網的影響。在監控系統架構方面采用分層分布式結構。

5.光伏組件

晶硅電池：單晶硅或多晶硅；薄膜電池：非晶硅，碲化鎘，銅銦硒。

6.光伏陣列匯流箱

保證光伏組件有序連接和匯流功能的接線裝置。該裝置能夠保障光伏系統在維護、檢查時易于分離電路，當光伏系統發生故障時減小停電的范圍。

7.交/直流電纜

①直流電纜包括:匯流箱至直流防雷配電柜，直流防雷配電柜至并網逆變器。②交流電纜包括:并網逆變器至交流防雷配電柜;交流防雷配電柜至升壓變壓器;升壓變壓器至電網接入點。

8.并網逆變器

將直流電轉換為交流電的設備。包括電壓控制、內部電源、誤差放大、自保護裝置等。按是否帶變壓器可分為無變壓器型和有變壓器型。對于無變壓器型逆變器的效率為 98.5%，對于有變壓器型逆變器的效率為 97.1%。

以上內容就是山東光伏并網系統今天給大家提供的學習知識，希望對你有幫助。
